وصف المنتج
يتم تصنيع صمامات الفراشة مزدوجة الإزاحة وفقًا لآخر إصدار من معيار المعهد الأمريكي للبترول (API) رقم 609 ويتم كذلك اختبارها وفقًا لمعيار المعهد الأمريكي للبترول (API) رقم 598.
المعايير المطبقة:
تصميم صمام الفراشة وفقًا لمعيار المعهد الأمريكي للبترول API 609، ومعيار الجمعية الأمريكية للمهندسين الميكانيكيين ASME B16.34، والمعيار الأوروبي EN593
– الصمامات ذات الشفاه التقابلية وجهًا لوجه وفقًا لمعيار الجمعية الأمريكية للمهندسين الميكانيكيين ASME B16.10/معيار المعهد الأمريكي للبترول API 609
– الصمامات ذات الشفاه التقابلية نهاية لنهاية وفقًا لمعيار الجمعية الأمريكية للمهندسين الميكانيكيين ASME B16.5/معيار الجمعية الأمريكية للمهندسين الميكانيكيين ASME B16.47
– الصمامات ذات اللحام التناكبي بين النهايتين وفقًا لمعيار الجمعية الأمريكية للمهندسين الميكانيكيين ASME B16.25
– الفحص والاختبار وفقًا لمعيار المعهد الأمريكي للبترول API 598
التصنيف:
– الفئة 150 وفقًا لمعيار الجمعية الأمريكية للمهندسين الميكانيكيين ASME CL150
نطاق درجة الحرارة:
– 0 درجة مئوية ~ 180 درجة مئوية
نطاق الحجم:
– 3 بوصة ~ 200 بوصة
الوصلة الطرفية:
– بشفة، حلقة رقاقية، عروة برغية
مواد الهيكل:
– فولاذ كربوني A216 WCB، وفولاذ كربوني A352 LCB، وفولاذ A217 WC6، وفولاذ A217 WC6، وفولاذ A351 CF8M
التشغيل:
– كهربي، هوائي، هيدروليكي، علبة تروس

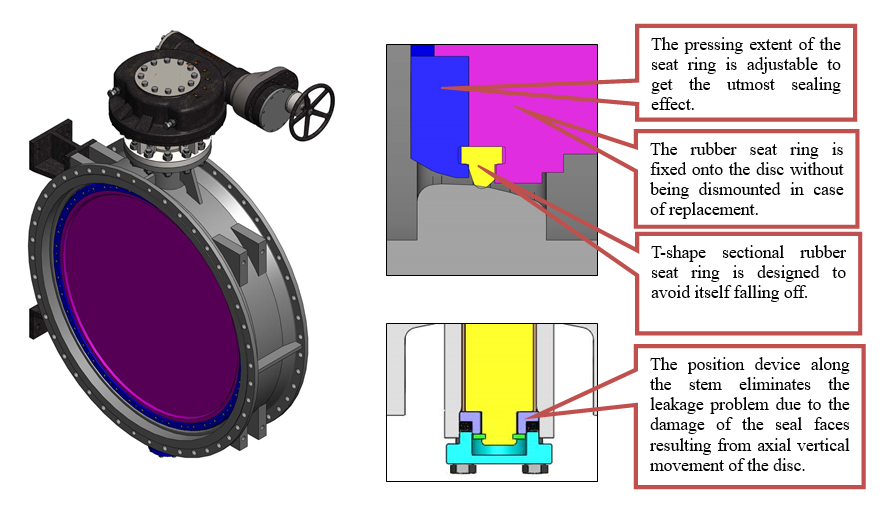

وصف التصميم:
– احتكاك منخفض بين القاعدة وقرص الصمام
– تصميم محكم "عديم التسريب"
– عمود دوران أحادي القطعة
– عزم دوران منخفض ملائم للمشغل المُدمج، وعمر افتراضي طويل
– عمود دوران ضد العصف
– تمديد ساق اختياري
– جهاز غلق اختياري
– تتميز صمامات الفراشة مزدوجة الإزاحة بنقاط قوة بارزة تتمثل في فترة العمر الافتراضي الطويلة، والحجم الصغير، والوزن الخفيف، وسهولة الصيانة، وما إلى ذلك.
